تعریف پچ پنل و نقش آن در زیرساخت

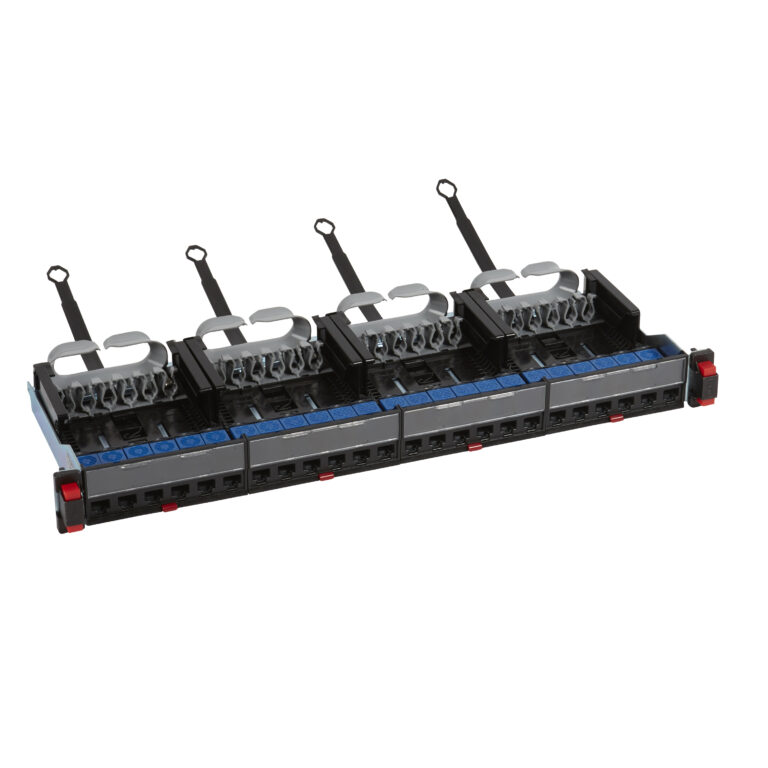

پچ پنل لگراند یک دستگاه غیرفعال (Passive) است که شامل مجموعه‌ای از پورت‌های ورودی و خروجی است. که روی یک پنل نصب شده و معمولاً برای نصب در رک‌های استاندارد 19 اینچی طراحی شده‌اند. وظیفه اصلی پچ پنل، سازماندهی و متمرکزسازی نقاط پایانی کابل‌های شبکه در اتاق‌های تجهیزات (MDF/IDF) است.
نقش‌های کلیدی پچ پنل:
- نقطه اتصال متمرکز: تمامی کابل‌های افقی که از پریزهای دیواری (Outlets) در محیط کار منشأ می‌گیرند، در پشت پچ پنل‌ها خاتمه می‌یابند (Termination).
- انعطاف‌پذیری (Flexibility): امکان اتصال آسان و سریع هر پورت از کابل‌کشی دائمی به پورت‌های سوئیچ شبکه از طریق کابل‌های پچ (Patch Cords) کوتاه‌تر.
- حفاظت از تجهیزات: از آنجا که پچ پنل‌ها تجهیزاتی غیرفعال هستند، احتمال آسیب دیدن پورت‌های گران‌قیمت سوئیچ‌ها در هنگام تغییرات شبکه به شدت کاهش می‌یابد.
مزایای استفاده از پچ پنل‌های با کیفیت لگراند
انتخاب پچ پنل‌های لگراند (تحت برندهایی چون Legrand/Ortronics) تضمین کننده سرمایه‌گذاری بلندمدت بر روی پایداری شبکه است.
- مدیریت ساده‌تر و زیبایی شناختی: طراحی ماژولار و ابزارهای مدیریت کابل داخلی، کابل‌کشی پشت پنل را مرتب و قابل پیگیری می‌سازد.
- عیب‌یابی سریع‌تر (Faster Troubleshooting): شماره‌گذاری واضح پورت‌ها و قابلیت جابجایی آسان پچ کوردها، زمان عیب‌یابی و تغییر توپولوژی شبکه را به حداقل می‌رساند.
- قابلیت ارتقاء (Scalability): سیستم‌های لگراند به گونه‌ای طراحی شده‌اند که با تغییر نیازمندی‌های پهنای باند (مثلاً ارتقاء از Cat 6 به Cat 6A)، امکان تعویض ماژول‌ها یا کیستون‌ها با کمترین اختلال در زیرساخت کابل‌کشی ثابت فراهم باشد.
- عملکرد تضمین شده: محصولات لگراند بالاترین استانداردهای عملکردی. را در تست‌های انفرادی و سیستمی (End-to-End System) برآورده می‌کنند.
انواع پچ پنل‌های لگراند بر اساس دسته و ظرفیت
پچ پنل‌ها باید دقیقاً با بالاترین رده کابل‌کشی مورد استفاده در سازمان مطابقت داشته باشند تا عملکرد مورد انتظار سیستم تضمین شود. لگراند طیف وسیعی از پچ پنل‌ها را در دسته‌بندی‌های مختلف ارائه می‌دهد.
پچ پنل‌های Category 6 (Cat 6)
پچ پنل‌های Cat 6 لگراند، راهکار استاندارد و پرکاربرد برای شبکه‌های مدرن هستند.
مشخصات فنی: عملکرد تأیید شده تا فرکانس 250 مگاهرتز.
- پهنای باند: پشتیبانی کامل و بدون خطا از شبکه‌های اترنت 1000BASE-T (Gigabit Ethernet) تا فواصل 100 متری.
- کاربرد: محیط‌های اداری، مراکز داده. با ترافیک گیگابیتی، و شبکه‌هایی که نیاز به پهنای باند بالا بدون نیاز به زیرساخت 10G در کوتاه‌مدت دارند.
- ویژگی ساختاری: اغلب از نوع ماژولار برای استفاده با کیستون‌های استاندارد Cat 6 استفاده می‌شوند. که امکان تعویض ماژول‌های دارای عایق‌بندی بهتر را فراهم می‌آورد.
پچ پنل‌های Category 6A (Cat 6A)
برای سازمان‌هایی که به آینده‌نگری و پشتیبانی از بالاترین سرعت‌های فعلی اترنت نیاز دارند، پچ پنل‌های Cat 6A حیاتی هستند.
- قابلیت پشتیبانی: طراحی شده برای اطمینان از عملکرد صحیح شبکه 10GBASE-T (10 Gigabit Ethernet) تا فاصله 100 متر.
- فرکانس کاری: عملکرد تأیید شده تا 500 مگاهرتز.
- اهمیت شیلدینگ (Shielding): در رده Cat 6A، مدیریت نویز تداخل خارجی (Alien Crosstalk) بسیار حیاتی است. بنابراین، اغلب پچ پنل‌های Cat 6A لگراند به صورت شیلد شده (STP/FTP) عرضه می‌شوند. تا از جذب نویز محیطی و همچنین نویز تولید شده توسط کابل‌های مجاور جلوگیری شود.
پچ پنل‌های UTP (Unshielded) و STP (Shielded)
انتخاب میان UTP و STP تأثیر مستقیمی بر محیط نصب دارد:
- UTP (بدون شیلد): رایج‌ترین نوع. مقرون به صرفه‌تر بوده و انعطاف‌پذیری بیشتری در خم کردن و نصب دارد. مناسب برای محیط‌هایی که تداخل الکترومغناطیسی (EMI) کم است (مانند دیوارهای داخلی غیرصنعتی).
- STP/FTP (شیلد دار/فویل دار): دارای لایه محافظ فلزی (شیلد یا فویل) در اطراف جفت سیم‌ها یا کل مجموعه.
- موارد کاربرد: محیط‌های صنعتی، نزدیکی به کابل‌های برق فشار قوی. مراکز داده با تراکم بالای کابل‌کشی و شبکه‌های 10 گیگابیت (Cat 6A). شیلد باید به درستی در نقطه انتهایی (معمولاً شاسی رک) به زمین (Grounding) متصل شود تا محافظت کامل فراهم گردد.
ظرفیت‌های استاندارد
پچ پنل‌های لگراند برای پاسخگویی به نیازهای مختلف فضایی و تراکمی طراحی شده‌اند.
پچ پنل‌های 24 پورت (1U):
- رایج‌ترین اندازه برای توزیع‌های کوچک تا متوسط.
- اشغال تنها 1 یونیت (Unit) از فضای عمودی رک.
- مناسب برای نصب در رک‌های کوچک یا محیط‌های IDF که نیاز به تراکم بالا ندارند.
پنل‌های 48 پورت (1U و 2U):
- 48 پورت در 1U: این مدل‌ها تراکم بسیار بالایی را ارائه می‌دهند. و برای مراکز داده (Data Centers) که فضای رک یک منبع محدود است، ایده‌آل هستند. طراحی این مدل‌ها نیازمند مدیریت کابل بسیار دقیق در پشت پنل است.
- 48 پورت در 2U: فضای بیشتری در پشت پنل برای اجرای کابل‌ها فراهم می‌کند و نصب و مدیریت کابل‌ها در این مدل‌ها معمولاً ساده‌تر است.
ماژولار یا از پیش پر شده (Loaded/Blank)
لگراند دو رویکرد اصلی را برای پچ پنل‌ها ارائه می‌دهد:
پچ پنل‌های ماژولار (برای کیستون‌های Snap-in):
شامل یک شاسی فلزی با فضای خالی (Blank Modules) یا نگه‌دارنده‌های ماژول.
کاربر انعطاف‌پذیر است که کیستون‌های مورد نظر (مثلاً Cat 6 UTP، Cat 6A STP، فیبر نوری، یا حتی پورت‌های تلفن) را به صورت Snap-in نصب کند.
مزیت: این سیستم امکان می‌دهد تا با یک شاسی یکسان، دسته‌بندی‌های مختلف را با هم ترکیب کرده و در آینده تنها کیستون مورد نیاز را تعویض کرد.
پچ پنل‌های از پیش پر شده (Pre-Loaded):
پنل‌هایی که به صورت استاندارد. با تعداد مشخصی کیستون خاتمه یافته (مثلاً 24 پورت Cat 6) عرضه می‌شوند.
مزیت: سرعت نصب اولیه بسیار بالاتر است. زیرا نیازی به قرار دادن جداگانه کیستون‌ها نیست.
نوع اتصال (Terminating) در پشت پنل
کیفیت و سهولت خاتمه دادن کابل‌ها. مستقیماً بر عملکرد نهایی لینک تأثیر می‌گذارد.
اتصال LSA (LSA Insulation Displacement Connection):
این روش استاندارد در بسیاری از محصولات لگراند استفاده می‌شود. ترمینیت کردن با استفاده از ابزار پانچ (Punch Down Tool) انجام می‌شود.
استاندارد: به طور کامل از استاندارد رنگ‌بندی T568A/B پشتیبانی می‌کند.
اتصال Tool-less (بدون ابزار):
این مدل‌ها برای افزایش سرعت نصب و کاهش خطاهای انسانی طراحی شده‌اند. در این مدل‌ها، با استفاده از پوشش‌های خاص، سیم‌ها بدون نیاز به ابزار پانچ، با فشار دست در جای خود فیکس می‌شوند. این امر به ویژه برای نصب کیستون‌ها در محل‌های دور از اتاق تجهیزات (مثل دیوارهای اداری) مفید است.
نکته عملکردی: طراحی داخلی کانکتور (کیستون) باید به گونه‌ای باشد که پس از اتصال، پیچش سیم‌ها (Twist Pair) تا حد امکان حفظ شود تا افت عملکرد در فرکانس‌های بالا رخ ندهد.
استاندارد رک و سازگاری
کلیه پچ پنل‌های لگراند مطابق با استانداردهای جهانی طراحی و تولید می‌شوند:
- استاندارد رک 19 اینچ (EIA-310-D): ارتفاع تمامی پنل‌ها. بر اساس واحدهای رک (U) تعریف شده است (معمولاً 1U یا 2U). این امر نصب ایمن و استاندارد در تمام رک‌های موجود در بازار را تضمین می‌کند.
- نصب آسان: دارای براکت‌های جانبی استاندارد برای پیچ شدن به ریل‌های عمودی رک.
مدیریت کابل پشتی (Cable Management Support)
یکی از بزرگترین عوامل کاهش عملکرد سیستم، کشش و فشار بر سیم‌ها در پشت پچ پنل است. لگراند به این موضوع توجه ویژه‌ای دارد:
- نوارها و براکت‌های مدیریت کابل: پچ پنل‌ها اغلب مجهز به براکت‌های مدیریت کابل افقی (Horizontal Cable Management Bars) هستند که کابل‌های ورودی را به صورت مرتب هدایت می‌کنند.
- نوار پشتی (Rear Support Bar): در پنل‌های 48 پورت 1U، یک نوار نگهدارنده در پشت پنل تعبیه می‌شود. که وزن کابل‌های خاتمه یافته را تحمل کرده و از کشش بیش از حد. بر روی نقطه ترمینیت جلوگیری می‌کند.
- فاصله کافی: فضای کافی بین محل ترمینیت. و لبه پنل در نظر گرفته شده تا امکان استفاده از ابزارهای مورد. نیاز و همچنین حفظ حداقل شعاع خمش مجاز کابل (به ویژه در Cat 6A شیلد دار) فراهم شود.
نکات حیاتی نصب و عملکرد
نصب صحیح پچ پنل‌ها به اندازه کیفیت خود تجهیزات اهمیت دارد. یک نصب نادرست می‌تواند عملکرد یک کابل Cat 6A را به سطح Cat 5e تنزل دهد.
راهنمای کوتاه برای ترمینیت کردن کابل‌ها (T568A/B)
استانداردها:
- T568A: سبز/سفید، سبز، نارنجی/سفید، آبی، آبی/سفید، نارنجی، قهوه‌ای/سفید، قهوه‌ای.
- T568B: نارنجی/سفید، نارنجی، سبز/سفید، آبی، آبی/سفید، سبز، قهوه‌ای/سفید، قهوه‌ای.
نکته کلیدی: برای ایجاد یک لینک افقی کارآمد، هر دو انتهای کابل (چه در پریز دیواری و چه در پشت پچ پنل) باید دقیقاً بر اساس یک استاندارد (یا A یا B) سیم‌بندی شوند.
اهمیت حفظ شعاع خمش مجاز کابل‌ها
شعاع خمش (Bending Radius) حداقل فاصله‌ای است. که کابل می‌تواند خم شود بدون اینکه ساختار داخلی. آن آسیب دیده یا عملکرد الکتریکی‌اش مختل شود. (مانند از دست رفتن نسبت انحراف زوج به زوج – Twist Rate Degradation).
قانون کلی (بر اساس مشخصات سازندگان):
- برای کابل‌های UTP/STP تا Cat 6: شعاع خمش نباید کمتر از 4 برابر قطر خارجی کابل باشد.
- برای کابل‌های Cat 6A و بالاتر: شعاع خمش باید بزرگتر در نظر گرفته شود. (اغلب 8 برابر قطر کابل در حالت خم شدن دینامیک و 4 برابر در حالت نصب ثابت).
- در پشت پچ پنل: مدیریت کابل باید به گونه‌ای باشد. که کابل‌ها به صورت نرم و در قوس‌های بزرگ وارد پورت‌های ترمینیت شده. و از ایجاد زوایای 90 درجه تند جلوگیری شود.
پچ پنل تلفنی لگراند
پچ پنل تلفنی لگراند که به آن ویس پنل (Voice Panel) نیز می‌گویند، برای مدیریت خطوط تلفن آنالوگ و دیجیتال طراحی شده‌اند. این پچ پنل‌ها معمولاً شامل ۲۴ تا ۵۰ پورت هستند و از کیستون‌های RJ11 یا RJ12 پشتیبانی می‌کنند. این پنل‌ها در مراکز تماس (Call Centers) و سیستم‌های سانترال (PBX) کاربرد دارند.
یک مدل از پچ پنل تلفنی لگراند با کد ۰۳۳۵۷۹ عرضه می‌شود که یک پنل ۱۹ اینچ با ۵۰ پورت است و از نوع اتصال ۱۱۰ (۱۱۰ Contact) پشتیبانی می‌کند. این مدل از نوع Category 3 و بدون شیلد (Unscreened) است و ۱ یونیت فضا را اشغال می‌کند.
پچ پنل مسی لگراند
پچ پنل‌های مسی لگراند برای استفاده در شبکه‌های اترنت (Ethernet) طراحی شده‌اند و در دسته‌بندی‌های مختلف Cat (Category) عرضه می‌شوند.
Cat5e لگراند
پچ پنل‌های Cat5e لگراند برای محیط‌هایی که نیاز به یک سیستم نرمال دارند، مانند ادارات کوچک و دفاتر، مناسب هستند. این پچ پنل‌ها با قابلیت نصب سریع (Quick Fixing) و بدون نیاز به ابزار (Tool-Free) عرضه می‌شوند که سرعت نصب را افزایش می‌دهد.
لگراند پچ پنل‌های Cat5e را در خانواده LCS2 تولید می‌کند:
- Cat5e UTP لگراند با کد ۰۳۳۵۵۱: این مدل ۲۴ پورت بدون شیلد است و ۱ یونیت فضا را اشغال می‌کند.
- Cat5e FTP لگراند با کد ۰۳۳۵۵۲: این مدل نیز ۲۴ پورت است و از کابل‌های فویل‌دار (FTP) پشتیبانی می‌کند.
پچ پنل Cat6 لگراند
پچ پنل‌های Cat6 لگراند در مدل‌های UTP، FTP و STP (Shielded Twisted Pair) تولید می‌گردند.
- Cat6 UTP لگراند با کد ۰۳۳۵۶۱: این مدل ۲۴ پورت است و ۱ یونیت فضا را اشغال می‌کند. نصب کیستون‌های این پچ پنل به آسانی و بدون نیاز به ابزار خاصی انجام می‌گیرد و کیستون‌ها مجهز به تیغ‌های برش‌دهنده روکش زوج‌ها هستند.
- Cat6 STP لگراند با کد ۰۳۳۵۶۳: این مدل نیز ۲۴ پورت است و از نوع شیلددار (STP) می‌باشد.
لگراند همچنین پچ پنل‌های Cat6 را در سری LCS3 نیز ارائه می‌دهد که شامل مدل‌های زیر است:
- Cat6 UTP لگراند با کد ۰۳۳۷۶۰: این مدل ۲۴ پورت بدون شیلد است و ۱ یونیت فضا را اشغال می‌کند.
- Cat6 FTP لگراند با کد ۰۳۳۷۶۱: این مدل ۲۴ پورت فویل‌دار است و ۱ یونیت فضا را اشغال می‌کند.
- Cat6 STP لگراند با کد ۰۳۳۷۶۲: این مدل ۲۴ پورت شیلددار است و ۱ یونیت فضا را اشغال می‌کند.
پچ پنل صوتی و تصویری لگراند
لگراند علاوه بر پچ پنل‌های شبکه مسی و فیبر نوری، سیستم‌های اتصال برای سیستم‌های صوتی و تصویری (A/V) نیز ارائه می‌دهد. این سیستم‌ها شامل پنل‌های دیواری (Wall Plate) با پورت‌های مختلف و همچنین کیستون‌های سازگار با پچ پنل‌های آنلودد لگراند می‌شوند.
برخی از این محصولات شامل:
پچ پنل‌های آنلودد لگراند (مانند سری TechChoice) نیز می‌توانند کیستون‌های A/V را بپذیرند و انعطاف‌پذیری لازم را برای ترکیب انواع رسانه‌ها در یک پچ پنل فراهم می‌کنند.
