چگونه کابلها را روی پچپنل لگراند مرتب و استاندارد کنیم
یک اتاق سرور با کابلهای بههمریخته، کابوس هر مدیر شبکه است. علاوه بر زشت بودن ظاهر، کابلهای نامنظم باعث میشوند گردش هوا در رک مختل شود و عیبیابی تقریباً غیرممکن گردد. پچپنل لگراند با ساختاری که دارد، امکان مرتبسازی کابلها را فراهم میکند، اما هنر دست تکنسین در اجرای درست آن نقش دارد. در این مقاله، روشهای مرتبسازی کابلها روی پچپنل را آموزش میدهیم.
اصل طلایی: ترتیببندی طبق شماره پورت
برای شروع، باید برنامهریزی کنید که کدام کابل به کدام پورت وصل شود. معمولاً شماره پورتهای پچپنل از چپ به راست است (از بالا به پایین). شما باید کابلها را به گونهای بچینید که کابل شماره ۱ به پورت ۱ وصل شود. اگر کابلها به هم قاطی شوند، مدیریت شبکه دشوار میشود. از برچسبگذاری کابلها در مرحله کابلکشی اصلی استفاده کنید تا هنگام وصل کردن به پچپنل گیج نشوید.
استفاده از ترانکینگهای عمودی (Vertical Cable Management)

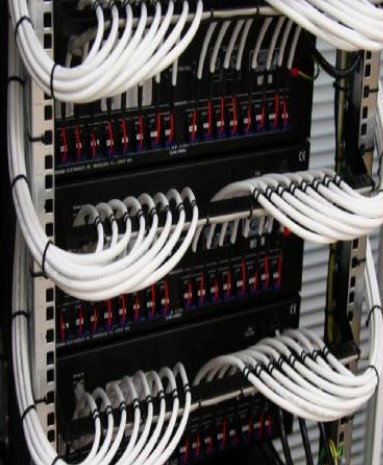

قبل از اینکه کابلها را وارد پچپنل کنید، باید از ترانکینگهای عمودی که در کنار رک نصب میشوند استفاده کنید. این باکسها کابلها را از بالا و پایین رک هدایت میکنند. سعی کنید کابلها را به صورت دستههای جداگانه (مثلاً دستههای ۲۴ تایی) داخل این ترانکینگها بچینید. کابلها باید با کاکتلتیپ (Velcro) بسته شوند، نه با سیمکشی پلاستیکی. کاکتلتیپ اجازه میدهد شما بتوانید در آینده دوباره کابلها را باز کنید و دسترسی داشته باشید.
مدیریت طول کابلها
یکی از اشتباهات رایج، گذاشتن کابلهای اضافی و طولانی در پشت پچپنل است. سعی کنید کابلها را دقیقاً به اندازه نیاز ببرید. کابل اضافی را در پشت پچپنل جمع نکنید، زیرا باعث ایجاد گرمای موضعی و درهمپیچیدن میشود. اگر مجبورید کابلهای اضافی داشته باشید، آنها را به صورت حلقههای بزرگ و تمیز (بدون کشیدن هسته کابل) در پایین رک یا در کشوهای مخصوص رک نگهداری کنید.
نحوه عبور از پشت پچپنل لگراند
پچپنلهای لگراند دارای قابلیتهایی برای مدیریت کابل در عقب هستند. هنگام عبور دادن سیمها از پشت کیستونها، سعی کنید کابلها را به صورت عمود وارد کنید. سیمها را از یک سمت (مثلاً سمت چپ) وارد کنید و آنها را روی یک نوار کابل (Cable Tie Bar) یا ریل در عقب پچپنل قرار دهید. این کار باعث میشود فشار وزن کابلها مستقیماً روی سوکتها نباشد و اتصالات سست نشوند.
رنگبندی کابلها

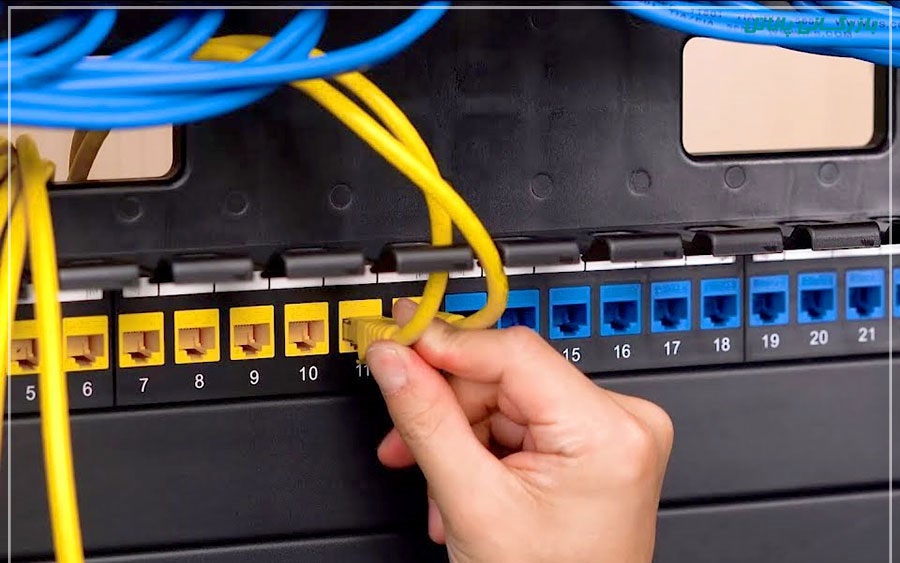

برای نظم بیشتر، از رنگهای مختلف کابل استفاده کنید. مثلاً:
کابلهای داده (Data): آبی یا سیاه
کابلهای تلفن (Voice): قرمز یا زرد
کابلهای آپلینک (Uplink): سبز
این استاندارد رنگی باعث میشود در نگاه اول متوجه شوید که کدام کابل مربوط به کدام سیستم است. لگراند کیستونهای رنگی هم تولید میکند که میتواند با رنگ کابل هماهنگ باشد.
استفاده از کانکتورهای زاویهدار (Angled Patch Cords)
اگر فضا در پشت رک کم است یا میخواهید کابلها خیلی زاویه تیز نگیرند، از پچکوردهای زاویهدار استفاده کنید. این کابلها زاویه ۹۰ درجه دارند و مستقیماً به سمت پایین یا بالا حرکت میکنند. این کار باعث میشود کابلها فشار زیادی به لبه پچپنل نیاورند و نظم بیشتری ایجاد شود.
بررسی نهایی و تمیزکاری
پس از نصب، یک عکس از پشت پچپنل بگیرید. اگر عکس نظم و ترتیب خوبی را نشان میدهد، یعنی کار شما درست است. مطمئن شوید هیچ کابلی از روی دیگری عبور نکرده و به هم فشار نیاوردهاند. در نهایت، درپوشهای محافظ پورتهای خالی را نصب کنید تا ظاهر کار کامل شود.
نتیجهگیری
مرتب کردن کابلها روی پچپنل لگراند فقط یک بحث زیبایی نیست، بلکه اصولی است برای افزایش عمر کابلها و کاهش هزینههای نگهداری. با رعایت اصول ذکر شده، شما شبکهای حرفهای، تمیز و مدیریتپذیر خواهید داشت. نظم، اولین نشانه یک مهندس شبکه حرفهای است.
