راهنمای نصب پچپنل در رکهای شبکه
نصب پچپنل در رک، یکی از مراحل عملی و حساس در راهاندازی اتاق سرور است. نصب صحیح نه تنها زیبایی اتاق سرور را بالا میبرد، بلکه دسترسی به تجهیزات و عیبیابی را سادهتر میکند. در این مقاله، مراحل گامبهگام نصب پچپنل در رکهای شبکه را به شکلی آموزش میدهیم که حتی افراد تازهکار هم بتوانند با دقت بالایی آن را انجام دهند.
ابزارهای مورد نیاز
قبل از شروع کار، باید ابزارهای زیر را آماده کنید:
پیچگوشتی مناسب (معمولاً Philips)
پیچ و مهرههای مخصوص رک (M5 یا M6)
تراز مایع (برای چک کردن افقی بودن پچپنل)
کابلکن یا چاقو
آچار پانچ (اگر کیستونها خالی هستند)
مرحله اول: انتخاب مکان مناسب در رک
ابتدا باید تصمیم بگیرید که پچپنل را در کدام ارتفاع رک نصب کنید. استاندارد مهندسی توصیه میکند که تجهیزات را بین بالاترین و پایینترین نقاط قرار ندهید تا دسترسی به آنها راحت باشد. معمولاً سعی میکنند پچپنلها را در ارتفاع بین کمر و شانه قرار دهند تا تکنسینها هنگام کار با آنها خم نشوند. همچنین باید توجه کنید که پچپنل باید جلوی پنلهای پشتی سوئیچها نباشد تا دسترسی به کابلهای سوئیچ مسدود نشود.
مرحله دوم: اتصال به ریلهای عمودی یا افقی
پچپنلها دو حالت نصب دارند:
۱. نصب روی ریلهای عمودی (Vertical Patch Panel): اگر فضای افقی رک کم است، میتوانید پچپنل را روی یکی از ستونهای کناری رک نصب کنید. این حالت برای مدیریت کابلهای عمودی عالی است اما دسترسی سختتری دارد.
۲. نصب روی ریلهای افقی: حالت رایجتر است. پچپنل را روی چهار عدد پیچ نگهدارنده قرار دهید و آن را در ریل رک فرو کنید. ابتدا پیچها را شل کنید تا بتوانید پنل را تنظیم کنید.
مرحله سوم: تراز کردن و محکم کردن
پیش از اینکه پیچها را کاملاً سفت کنید، از تراز مایع استفاده کنید. سطح بالای پچپنل باید کاملاً تراز و افقی باشد. اگر پچپنل کج نصب شود، هم ظاهر بدی دارد و هم باعث میشود کابلها در یک سمت جمع شوند و وزن نامتعادل ایجاد کنند. پس از تراز کردن، پیچها را به صورت ضربدری محکم کنید تا پنل تکان نخورد.
مرحله چهارم: نصب کیستونها (در صورت نیاز)

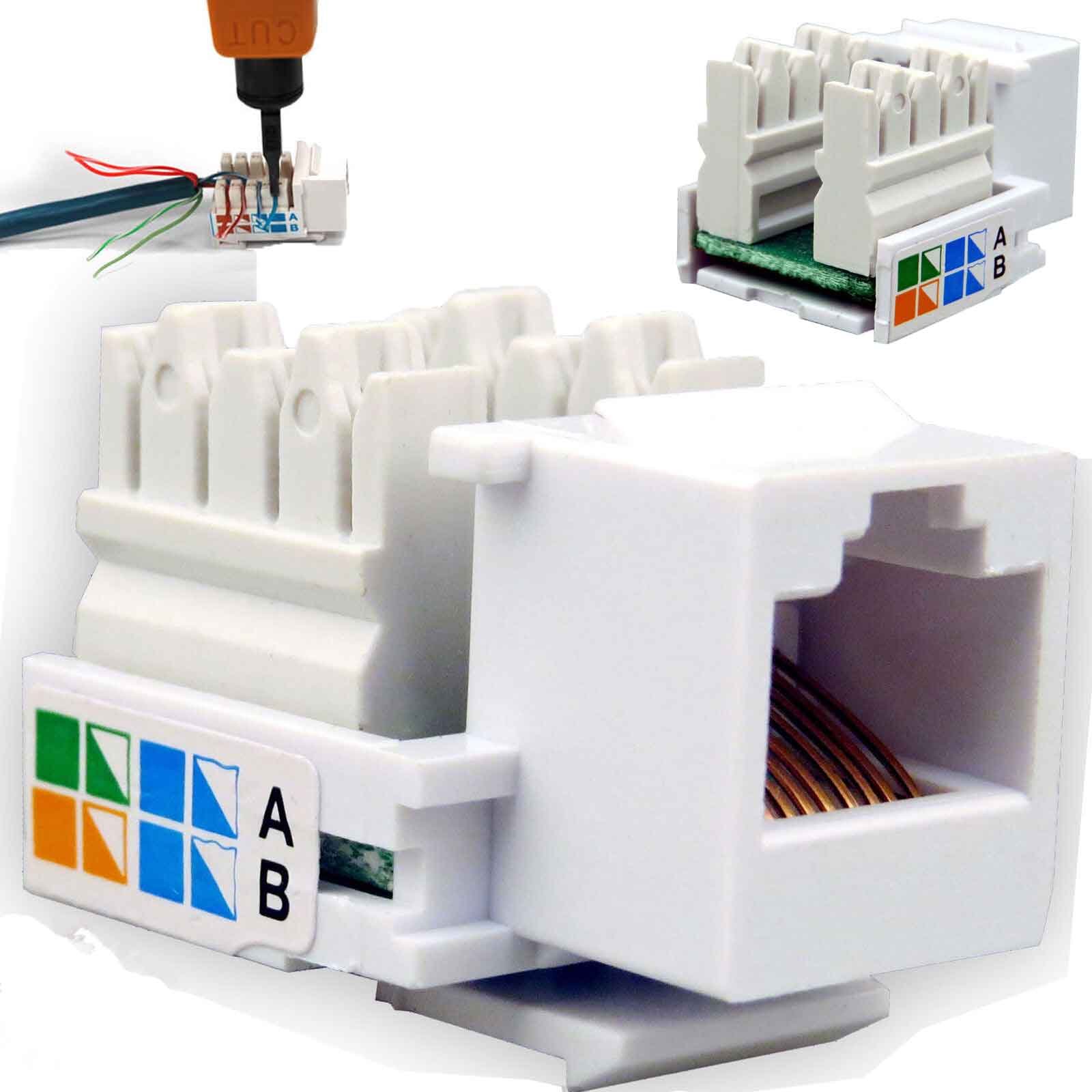

اگر پچپنل خالی است، حالا نوبت به نصب کیستونها روی آن است. کیستونهای لگراند را داخل خانههای پنل فرو کنید تا قفل شوند. مطمئن شوید که رنگ کیستونها با رنگ پنل هماهنگ است و همه در یک ردیف قرار گرفتهاند. قاب جلوی کیستونها را (که معمولاً از جنس پلاستیک شفاف است) در جای خود بنشانید.
مرحله پنجم: عبور کابلها از طریق ترانکینگ رک

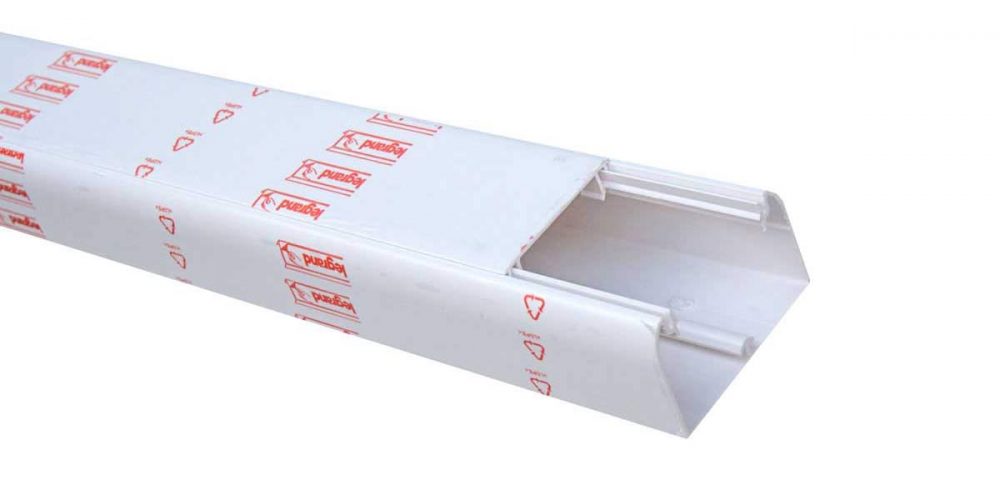

کابلها باید از داخل رک یا از طریق ترانکینگهای عمودی (Vertical Cable Managers) به پشت پچپنل برسند. سعی کنید کابلها را قبل از وصل شدن، به صورت دستهبندی شده و با کاکتلتیپ ببندید. کابلها را از سمت چپ یا راست پچپنل وارد کنید و آنها را طوری بچینید که برای پانچ کردن، دسترسی آزاد داشته باشید.
مرحله ششم: سیمکشی و پانچ کردن
اکنون کابلها را به کیستونها متصل کنید. روکش کابل را جدا کرده و سیمها را طبق استاندارد T568B یا T568A مرتب کنید. با استفاده از آچار پانچ، سیمها را داخل شیارها فیکس کنید. دقت کنید که سیمها زیادی نباشند و ظاهر کار تمیز ماند.
مرحله هفتم: نظافت نهایی و برچسبگذاری
پس از اتمام نصب، مکانهای خالی روی پچپنل را با درپوشهای مخصوص بپوشانید تا گرد و غبار وارد کیستونها نشود. در نهایت، یک برچسب (Label) روی پچپنل نصب کنید که نشان دهد این پنل به چه سوییچ یا بخشی مربوط است.
نتیجهگیری
نصب پچپنل در رک فرآیندی ساده است اما نیاز به دقت و نظم دارد. با رعایت اصول تراز کردن و مدیریت کابل، شما اتاق سروری خواهید داشت که هم زیباست و هم کار با آن لذتبخش است. یک نصب خوب، نیمی از موفقیت مدیریت شبکه است.
